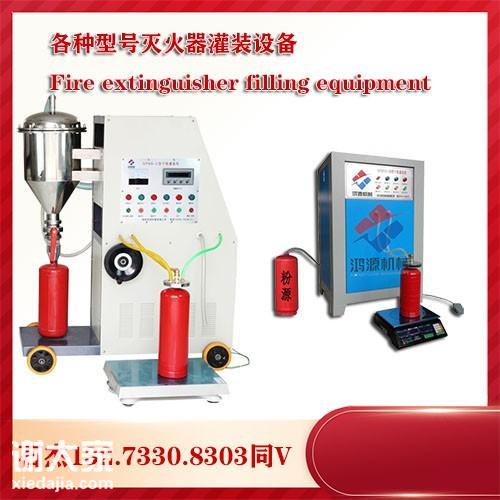

车载移动式灭火器灌装设备，是灭火器维修**域的一次革新。这款设备的设计理念源于对城市货车限行和停车难题的深刻理解，以及对于维修效率与操作安全的不懈追求。

这款设备巧妙地融合了储料箱、灌粉机构和输送机构，形成了一套紧凑而高效的工作系统。储料箱与灌粉机构紧密相连，确保了灌装过程的顺畅无阻。而输送机构则以其**特的夹持组件和灵活的驱动系统，实现了对灭火器的稳定输送。

在灌粉机构中，灌装导柱和灌装头的设计**具匠心。灌装头通过输送泵与储料箱紧密相连，保证了灌装过程的连续性和稳定性。同时，计量罐的加入，使得每次灌装的量都能得到控制，从而保证了灭火器的质量。
机架的设计则充分考虑了实用性和人性化。灌装区、控制区和工具放置区的划分，使得整个工作过程井然有序。而机架截面呈“L”型的设计，既节省了空间，又提高了设备的稳定性。

与现有技术相比，这款车载移动式灭火器灌装设备具有显著的**势。它不仅体积小巧、机动性强，还大大提高了维修效率，确保了灭火器设备的安全稳定可靠。更重要的是，它在维修设备上安装了传感设备，为智能化的实施提供了可能。
在车体上使用时，这款设备更是展现出了其**特的**势。通过设置输送机构，设备可自行带动灭火器进行灌装，无需人工在车体内部操作，从而大大提高了使用安全性。这一创新设计，不仅解决了传统设备在使用过程中的不便和安全隐患，更为灭火器的维修工作带来了性的。

本实施例的车载移动式灭火器灌装设备，包括储料箱、与储料箱相连的灌粉机构和设置于灌粉机构上的输送机构，输送机构包括输送驱动组件和设置于输送驱动组件上的夹持组件；输送驱动组件包括支撑板、设置于支撑板上的导轨板、滑动设置于导轨板上的滑板、设置于滑板上的升降气缸、设置于升降气缸一端的翻转气缸和设置于翻转气缸上的夹持气缸。

 灌粉机构包括灌装导柱和滑动设置于灌装导柱上的灌装头，灌装头通过输送泵与储料箱相连。灌装机构的结构设计为本**域常规技术，此处未详细描述，并不影响本申请的实施。

 灌装导柱上设置有计量罐，计量罐与输送泵相连。传统灌装采用直灌方式，即通过储料箱直接接入灭火器，然后通过对灭火器称量的方式进行灌装称量，该方案适用于人工操作，不利于智能化的实施。

 灌粉机构还包括机架，储料箱设置于机架内。机架的尺寸与车体匹配，根据车体尺寸进行改造。

 机架包括灌装区、控制区和工具放置区，机架截面呈“L”型。

 本实用新型在使用时，将待灌装的灭火器放置在灌粉机构上进行灌粉即可。由于本申请主要用于车体内，操作人员在车体内作业，不方便且不安全。因此本申请设置了输送机构。在使用时，通过夹持气缸对灭火器罐进行夹持，为了便于夹持，可在夹持气缸上外接合适尺寸的夹臂，翻转气缸在此处用于带动灭火器罐转动，可用于倒粉步骤，升降气缸用于调整灭火器的高度，导轨板上设置丝杆驱动机构，并将丝杆驱动机构与滑板相连，通过丝杆驱动机构驱动滑板在导轨板上运行，导轨板不仅可为导轨，也可为导柱或其他滑动导向结构。输送机构带动其运行至灌粉机构后，通过升降气缸带动灭火器上行，使得灌装头进入灭火器内，灌装头内可设置传感器，当灌装头进入灭火器内后，即可进行灌装，由于灭火器容量不同，可根据容量，将储料箱内的灭火原如干粉，输送至计量罐内，计量罐带有称重功能，根据容量将待灌装料**导入计量罐内，然后通过输送泵将计量罐内的物料注入灭火器内，灌装完成，升降气缸带动灭火器下行，移动灭火器至下一加工位，进行下一步的上盖打压工序。

 以上所述的仅是本实用新型的实施例，方案中公知的具体结构及特性等常识在此未作过多描述。对于本**域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
