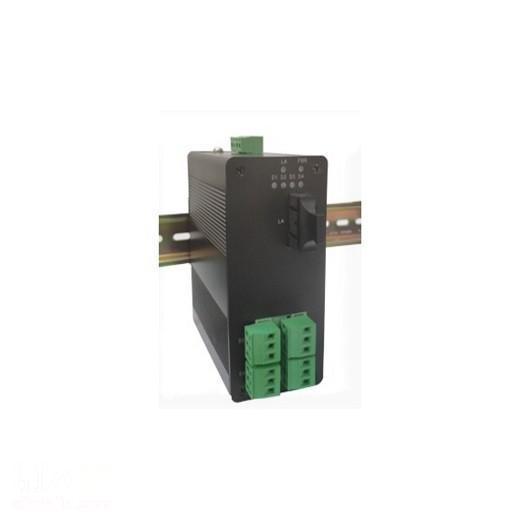

工业级串口光纤MODEM双环自愈式多串口数据光端机

1路/2路/3路/4路RS-232/422/485至单、多模光纤转换器

产品型号：

HEM3600-1F1D-D2S1010B：1路串口光纤MODEM(500k,3M)
HEM3600-1F2D-D2S1010C：2路串口光纤MODEM
HEM3600-1F3D-D2S1010C：3路串口光纤MODEM
HEM3600-1F4D-D2S1010C：4路串口光纤MODEM
HEM3600-2F1D-D2S1010C：1路串口光纤环网MODEM
HEM3600-2F3D-D2S1010C：3路串口光纤环网MODEM
HEM3600-1F1D-A1S010C：1路串口光纤MODEM，标准1U机架式

产品描述：

串口光纤MODEM为双环自愈式多串口数据光端机，采用世界最新光纤技术，专门为电力配网自动化、工业自动化、SCADA（数据采集及监控）等工业行业数据通信而设计。

串口光纤MODEM在一根光纤上提供多条全双工信道。每个串口光纤MODEM提供1-3个RS-232/485/422端口。串口光纤MODEM允许1-3对RS-232/422/485设备同时在不同的光环节点上进行点对点全双工通信。在同一信道上的设备数量不受限制。

串口光纤MODEM采用全透明的传输方式，所以它兼容任何格式的通信协议、数据格式、传输数据速率。由于采用了先进的自适应功能，串口光纤MODEM能提供范围为DC-115.2Kbps无缝任意速率。串口光纤MODEM的任一信道均可工作在RS-232/485/422总线方式。

串口光纤MODEM有两对单模或多模光收发模块，它可构成双环双纤自愈式光纤环网，尤其适合于配网自动化系统、测控系统、继电保护系统、数据采集、监控系统等场合要求高可靠的情况下使用。光纤环路采用主环和备环两种，串口光纤MODEM平时只有主环在工作，备环处于备份状态；当环上某处光纤断裂或某节点发生故障时，其相邻节点的主环、备环自动环回，这时，环网仍然是一个闭环，通信链路保持畅通，同时告警灯和网管软件自动吿警。故障点链路恢复后，备环回到备份状态。这种自愈型环网极大的提高了光纤通信的可靠性。

串口光纤MODEM组网方式多种多样，除自愈式光纤环网外，还可组成分布总线中继式光纤网，即用一对单、多模光纤作为总线，从头到尾，将不同区域范围的各节点联成一条总线。

串口光纤MODEM元器件经过严格筛选，真正做到工业级，适合于工业环境严酷的工作条件下高可靠性通信。由于采用光纤技术，所以避免了由于不同节点地电位不同引起的设备烧毁和强电磁感应、高电压引起的干扰，并可安全工作在要求防爆的环境中。串口光纤MODEM已广泛应用在电力配网自动化、工业现场过程控制、数据采集及自动化、监控系统等各行各业。

串口光纤MODEM硬件、软件具有自主知识产权，可为用户特殊设计、特殊开发，也可以向用户以OEM方式供货。我们能提供更大容量的数据光端机，具体由用户定制。

产品特点：

1，使用多模或单模光纤，工作距离0-110KM（根据用户要求，默认为20公里）。
2，支持点对点连接、点对多点连接。
3，提供双环自愈备份，链路报警功能。
4，1-3口RS232/485/422数据端口。
5，任一节点均可作为中心节点。
6，环网中任意两节点间均可通信，也可实现点对多点广播通信。
7，一对光纤环网最多可实现1-3路通信链路。
8，壁挂式、导轨式、19英寸机架式外形，可根据要求定制。

技术指标：

RS-232接口
物理接口：采用工业接线端子
电气接口：标准RS-232C异步协议，最高速率115.2kbps，数据位宽、校验位自适应。

RS-485/422接口
物理接口：采用工业接线端子
电气接口：标准RS-485半双工接口，自动双向切换，无须方向控制信号，最高速率1500kbps或更高（根据用户要求），可接32-128节点，通信距离1200米；透明RS-485通讯协议，兼容各种信号方式的上位机通讯协议。全双工支持RS-422方式。

光纤接口
电气接口：
光纤接口：SC、ST、FC、LC可选，支持双光纤或单光纤工作方式，多模、单模可选。
多模光接口：62.5/125um，光波长820nm/1310nm，距离0-4KM。
单模光接口：9/125um，光波长1310/1550nm，距离0-110KM。
发光功率：≥－12dBm
接收灵敏度：≤－37dBm(BER≤10-11)

其它技术参数
1、环境温度：-45C℃+85℃，湿度95%，不结露。
2、抗干扰满足IEC255-22-3严酷等级3要求
3、抗振动、冲击性能满足IEC255-21-1严酷等级1要求
4、外形：118X78X50（mm）或模块式、用户自定义尺寸
5、电源：双路宽压输入12-30v，功耗5W
6、安装方式：壁挂式、导轨式、机架式或用户自定义方式

产品应用：
     ◆工业自动化控制系统
     ◆智能楼宇控制数据、广播系统
     ◆安防产品
     ◆电力、矿业通讯
     ◆教学应用远程通讯
     ◆其他现场控制及通信领域
