产品型号：PROFIBUS-HUB6X

产品概述：

PROFIBUS-HUB6X 对通讯的波形具有整形放大的功能，能够将总线变为星型网络，每个通道能够延长通讯距离至1200米，同时具有隔离功能，是解决Profibus通讯干扰的好帮手。

详细介绍：

PROFIBUS-HUB6X

是应用于适合工业环境下的PROFIBUS 集线器，产品通过EMC电磁兼容性试验标准，它提供了 PROFIBUS信号在0-12MBPS速率通讯状态下，以双绞线作为通讯传输电缆，将总线变为星型网络并延长PROFIBUS通讯距离在1200米左右的通讯解决方案。另外一个显著作用是起到了PROFIBUS总线的隔离作用，尤其对于没有任何防浪涌、突波保护措施的总线结构,为避免设备运行风险，更需串接PROFIBUS集线器。在应用了 PROFIBUS 集线器的总线上，PROFIBUS-HUB6X 也增强了 PROFIBUS信号的驱动能力，用以驱动总线挂接更多的PROFIBUS设备。PROFIBUS-HUB6X 在产品性能、可靠性方面，可替代国外公司的同类产品。

PROFIBUS-HUB6X

需要外部供电，10--30VDC宽电压输入，耐压达4000V，同时内置的瞬变抑制元器件，16KVESD突波保护，能有效的防止PROFIBUS总线被诸如雷击、浪涌等突波损害，确保PROFIBUS设备以及PROFIBUS总线运行在安全、可靠状态。LED指示电源、数据收、数据发工作状态。

PROFIBUS-HUB6X

透明的传输方式，半双工通讯模式，通讯波特率自适应，最高可至12MBPS（与通讯距离有关），无需更改用户通讯软件设置。

主要技术指标:

总线速率：支持基本速率9.6kBit/s,19.2kBit/s,45.45kBit/s,93.75kBit/s,187.5kBit/s,500kBit/s;同时也支持1.5MBit/s,3MBit/s,6MBit/s,12Mbit/s;线路速率自适应
总线接口：高速RS485电平接口，符合EN50170Part1
传输类型：Profibus协议透明传输
数据接口：DB9（孔）引脚定义符合EN50170Part1
输入电源：DC10V-DC30V，<2W；
LED状态：总线状态，总线收发数据、运行指示，告警
机壳工艺：金属铸造；防护等级：IP20
振动特性：符合IEC68-2-6
重量：约500g
温湿特性：工作温度，-35°C〜+75°C；
湿度：95%无凝露；
存贮温度：-45C〜+85C
符合标准：EN50170ProfibusStandard

产品结构、安装、指示灯

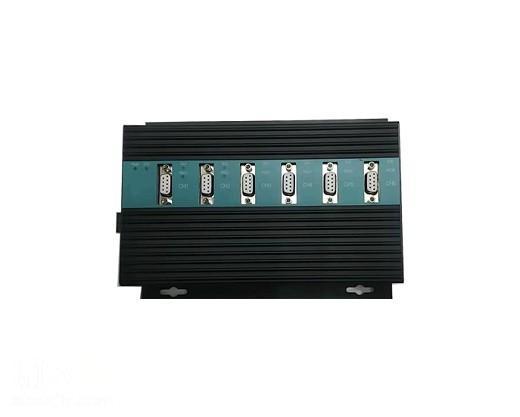

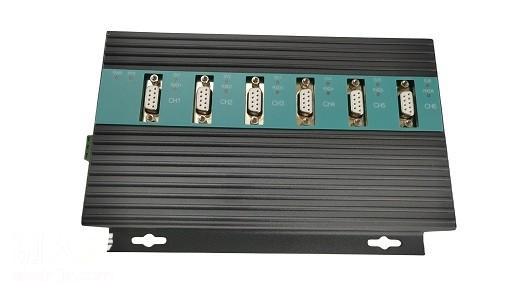

1.产品外形

PROFIBUS-HUB6X

的外形尺寸为：宽（202mm）X高（147mm）X厚（40mm）

2.安装
产品采用背板安装方式。使用4个M4的螺钉固定在安装板上。安装板开孔尺寸为：148mmX135mm
