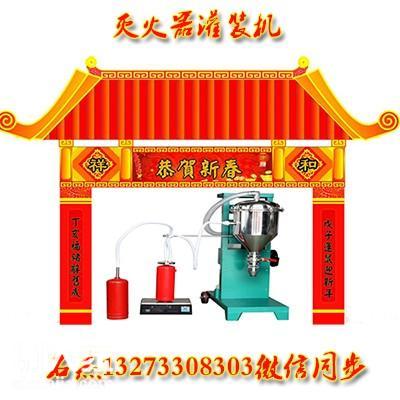

干粉灭火器充装机

，它包括机体、进气管、进粉管、充装快换接头等，其特征是：机体内设置流量表和增压粉泵，在粉路上组装粉路电磁阀；在气路上组装气路电磁阀；在气路和粉路之间连接三通。优点是：能方便、快捷地对干粉灭火器进行充装，在消防训练中以粉作为灭火介质，使灭火器训练器材反复使用上千次，使用一次费用仅几分钱，费用低，操作简便无污染，能很好地满足消防普及训练的需要。

1、一种干粉灭火器充装机，它包括机体、进气管、进粉管、充装快换接头等，其特征是：机体内设置流量表和增压粉泵，两者间串接，其进粉端连接进粉管，其出粉端连接充装快换接头，在粉路上组装粉路电磁阀；机体内设置气压表，进气管、气压表和快换接头串接成气路，在气路上组装气路电磁阀；在气路和粉路之间连接三通；在三通上连接卸载电磁阀与卸载管。

2、根据权利要求的灭火器充装机，其特征是：气体压力表采用数字压力表。

3、根据权利要求的灭火器充装机，其特征是：流量表采用数字流量表。

技术领域

本实用新型属于一种流体充装设备，特别是一种适用于粉气灭火器的充装机。背景技术

近些年来，虽然我国的经济建设得到了不断发展，但是火灾事故却不断发生，给国家造成了极大的损失，严重地威胁人民生命、财产的安全，在火灾事故中有相当一部分火灾可以在失火之初，通过及时正确地使用灭火器材制止火势的发展或消灭火灾。但是由于在我国全民性消防技能教育培训中，受资金匮乏等因素的影响，几乎只是采用图片或文字的教育形式，受训者很少有机会亲自动手实习操作，因而在失火现场，时常发生由于不会正确使用灭火器材，而丧失灭火的有效、宝贵的一时间，终酿成火灾。多年来，无论是消防部队训练，还是群众消防演练都是采用真正的灭火器，灭火器的使用量很有限，主要是灭火器的价格较高，如一次使用8kg 干粉灭火器，每只出厂价为105元。如果全国每年培训100万/人次 (不到全国人口的千分之一)，至少需要消防训练专项资金1.05亿元以上。在当前资金紧张的情况下，如何能尽快提高全民的消防技能，确实是一件十分难于解决的问题。因此本申请人研制开发一种粉气专用灭火器，具有价格低、实用高效，简便易行等优点，可以在训练教学使用中反复向专用灭火器内充粉充压，但市场上尚未有专用的充装设备。

发明内容

干粉灭火器充装机

用新型的目的是供一种干粉灭火器充装机，能方便、快捷地对干粉灭火器进行充粉充压，在消防训练中以粉作为灭火介质，使灭火器训练器材能反复使用上千次，使用一次费用只需几分钱，操作简便，无污染，很好满足消防普及训练的需要。

干粉灭火器充装机新型的目的是这样实现的：它包括机体、进气管、进粉管、充装快换接头等，其技术特征是：机体内设置流量表和增压粉泵，两者间串接，其进粉端连接进粉管，其出粉端连接充装快换接头，在粉路上组装粉路电磁阀；机体内设置气压表，进气管、气压表和快换接头串接成气路，在气路上组装气路电磁阀；在三通上连接卸载电磁阀与卸载管。上述的气压表采用数字压力表。

干粉灭火器充装机新型的优点是：能方便、快捷地对干粉灭火器进行充装，在消防训练中以粉作为灭火介质，使灭火器训练器材反复使用上千次，使用一次费用仅几分钱，费用低，操作简便无污染，能很好地满足消防普及训练的需要。

具体实施方式

具体结构如下：机体组装在移动小车上，机体的一侧组装电源线、进气管和进粉管，另一侧组装快换接头；机体内固定组装增压粉泵，增压粉泵端串接数字流量表和进粉管，另一端通过管路串接粉路电磁阀，粉路电磁阀输出端通过三通分别连接气路上地三通和卸载电磁阀，卸载电磁阀连接卸载管。机上安装数字压力表，其进气端通过气路电磁阀连接进气管，另一端通过三通连接快换接头。本实用新型的各电磁阀，数字流量表、数字压力表外接电控装置。

干粉灭火器充装机新型的工作过程是：将待充装的干粉灭火器13的专用喷口与本实用新型的快换接头连接，外接电源连接电控装置，进气管和进粉管分别连接高压气源和自来粉管。电源接通后，增压粉泵工作，增压粉泵达到额定压力时停止工作，粉路电磁阀打开，增压粉泵开始充粉，充粉量达到设定值时，粉路电磁阀关闭，增压粉泵停止工作；气路电磁阀打开，开始充气，当灭火器内压力达到设定值时，充气结束，气路电磁阀关闭。松开灭火器压把，关闭灭火器喷口。通过外部电控装置操纵，卸载电磁阀开启，卸掉气路电磁阀至快换接头中的高压气体，卸载电磁阀关闭，卸载结束。
